干式系統在準工作狀態時，由消防水箱、穩壓泵或氣壓給水設備等穩壓設施維持干式報警閥入口前管道內的充水壓力，報警閥出口后的管道內充滿有壓氣體(通常采用壓縮空氣)，報警閥處于關閉狀態。

發生火災時，在火災溫度的作用下，閉式噴頭的熱敏元件動作，閉式噴頭開啟，使干式報警閥的出口壓力下降，加速器動作后促使干式報警閥迅速開啟，管道開始排氣充水，剩余壓縮空氣從系統最高處的排氣閥和開啟的噴頭處噴出。 此時通向水力警鈴和壓力開關的通道被打開，水力警鈴發出聲響警報，壓力開關動作并輸出啟泵信號，啟動系統供水泵;管道完場排氣充水后開啟的噴頭開始噴水。從閉式噴頭開啟至供水泵投入運行前，由消防水箱、氣壓給水設備或穩壓泵等供水設施為系統的管道充水。

干式報警閥組、閉式噴頭、水流指示器、控制閥門、水泵接合器、排氣閥、空氣壓縮機、末端試水裝置、管道和供水設施等組成。

1. 加速器的作用，是火災發生時干式系統噴頭動作后，應盡快排出管網中的氣體，使干式閥盡快動作，水源水順利、快速地進入供水管網噴水滅火。其安裝位置應靠近干式閥，可加快干式閥的啟動速度，并應注意防止水進入加速器，以免影響其功能。

2. 干式系統的配水管道應設快速排氣閥。有壓充氣管道的快速排氣閥入口前應設電動閥，快速排氣閥入口前的電動閥應在啟動消防水泵的同時開啟。

環境溫度低4℃，或高于70℃的場所應采用干式系統。

1. 連鎖啟動

由消防水泵出水干管上設置的壓力開關、高位消防水箱出水管上的流量開關和報警閥組的壓力開關直接啟動消防水泵。不受聯動控制器處于手動或自動狀態的影響。

2. 聯動啟動

報警閥壓力開關的動作信號與該防護區內任一火災探測器或手動報警按鈕的報警信號作為聯動觸發信號，通過聯動控制器發出聯動控制信號，啟動消防泵。(參照《火災自動報警系統設計規范》圖示)

3. 機械應急

當連鎖啟動和聯動啟動失效時，可采用機械應急方式啟動。機械應急啟動時，應確保消防水泵在報警后5min內正常工作。

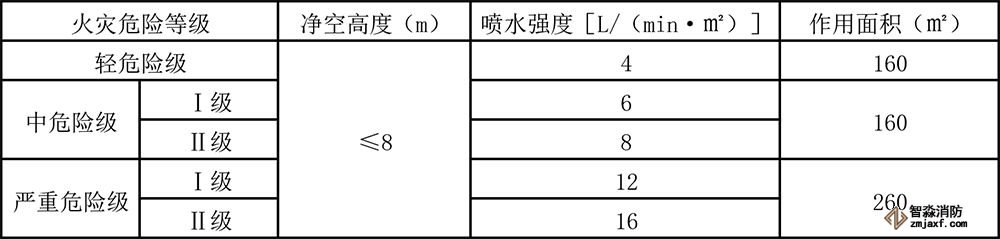

1. 干式系統的作用面積應按下表規定值的1.3倍確定。

2. 利用有壓氣體作為系統啟動介質的干式系統其配水管道內的氣壓值，應根據報警閥的技術性能確定;利用有壓氣體檢測管道是否嚴密的預作用系統，配水管道內的氣壓值不宜小于0.03MPa，且不宜大于0.05MPa。

干式系統的聯動試驗，啟動1只噴頭或模擬1只噴頭的排氣量排氣，報警閥應及時啟動，壓力開關、水力警鈴動作并發出相應信號。

1. 現場檢驗

1）報警閥除應有商標、型號、規格等標志外，尚應有水流方向的永久性標志。

2）報警閥和控制閥的閥瓣及操作機構應動作靈活、無卡澀現象，閥體內應清潔、無異物堵塞。

3）水力警鈴的鈴錘應轉動靈活、無阻滯現象。

2. 安裝要求

1）報警閥組的安裝應在供水管網試壓、沖洗合格后進行。

2）安裝時應先安裝水源控制閥、報警閥，然后進行報警閥輔助管道的連接。

3）水源控制閥、報警閥與配水干管的連接，應使水流方向一致。

4）報警閥組安裝的位置應符合設計要求；當設計無要求時，報警閥組應安裝在便于操作的明顯位置，距室內地面高度宜為1.2m；兩側與墻的距離不應小于0.5m；正面與墻的距離不應小于1.2m；報警閥組凸出部位之間的距離不應小于0.5m。安裝報警閥組的室內地面應有排水設施。

5）應安裝在不發生冰凍的場所。

6）安裝完成后，應向報警閥氣室注入高度為50～100mm的清水。

7）充氣連接管接口應在報警閥氣室充注水位以上部位，且充氣連接管的直徑不應小于15mm；止回閥、截止閥應安裝在充氣連接管上。

8）氣源設備的安裝應符合設計要求和國家現行有關標準的規定。

9）安全排氣閥應安裝在氣源與報警閥之間，且應靠近報警閥。

10）加速器應安裝在靠近報警閥的位置，且應有防止水進入加速器的措施。

11）低氣壓預報警裝置應安裝在配水干管一側。

12）下列部位應安裝壓力表：

a、報警閥充水一側和充氣一側。

b、空氣壓縮機的氣泵和儲氣罐上。

c、加速器上。

3.調試

1）干式報警閥在充氣壓力下降到設定值時應能及時啟動。

2）干式報警閥充氣系統在設定低壓點時應啟動，在設定高壓點時應停止充氣，當壓力低于設定低壓點時應報警。

3）干式報警閥當設有加速排氣器時，應驗證其可靠工作。

1. 干式系統和濕式系統的區別：干式系統與濕式系統的區別，在于采用干式報警閥組。警戒狀態下配水管道內充壓縮空氣等有壓氣體，為保持氣壓，需要配套設置補氣設施。

2. 閉式噴頭開放后，配水管道有一個排氣充水過程。系統開始噴水的時間，將因排氣充水過程而產生滯后。因此削弱了系統的滅火能力，這一點是干式系統的固有缺陷。

3. 干式系統是為了使配水管道盡快排氣充水，應設快速排氣閥。有壓充氣管道的快速排氣閥入口前應設電動閥，平時常閉，系統開始充水時打開。

4. 干式系統一個報警閥組控制的噴頭數不宜超過500只。當配水支管同時安裝保護吊頂下方和上方空間的噴頭時，應只將數量較多一側的噴頭計入報警閥組控制的噴頭總數。

5. 干式系統的供氣管道，采用鋼管時，管徑不宜小于15mm;采用銅管時，管徑不宜小于10mm。

6. 干式系統的配水管道充水時間，不宜大于1min。

7. 干式系統、預作用系統應采用直立型噴頭或干式下垂型噴頭。

8. 每個報警閥組供水的最高和最低位置噴頭，其高程差不宜大于50m。

9. 空氣壓縮機的聯動控制應符合設計要求。

10. 水力警鈴的設置位置應正確。測試時，水力警鈴噴嘴處壓力不應小于0.05MPa，且距水力警鈴3m遠處警鈴聲強不應小于70dB。
