海灣GST-LD-8317H型氣體釋放警報器接線安裝技術

6.1 海灣GST-LD-8317H型氣體釋放警報器特點

海灣GST-LD-8317H氣體釋放警報器（以下簡稱警報器）是氣體滅火系統的配套產品，通常安裝在被

保護場所的入口處。當氣體噴灑后，氣體滅火控制器（以下簡稱控制器）將啟動警報器發出燈光指

示，提醒人員注意并采取相應的措施。本警報器為編碼型，可與公司氣體滅火控制器配套使用。

6.2 海灣GST-LD-8317H型氣體釋放警報器主要技術指標

（1） 工作電壓：

總線電壓：DC24V 允許范圍：16V～28V

（2） 工作電流：

總線監視電流≤1mA

總線動作電流≤15mA

（3） 閃光頻率：1.0Hz~2.0Hz

（4） 編碼方式：電子編碼方式，編碼范圍可在 1～242 之間任意設定

（5） 線制：與控制器采用二線連接，白色電纜線接總線，無極性。

（6） 使用環境：

溫 度：-10℃～+50℃

相對濕度≤95%，不凝露

（7） 使用場所：室內

（8） 外形尺寸：348mm×159mm×24mm

（9） 外殼防護等級：IP42

（10） 殼體材料和顏色：阻燃 ABS 乳白色

（11） 重量：約 680g

（12） 安裝孔距：260mm

（13） 執行標準：GB 26851-2011

6.3 海灣GST-LD-8317H型氣體釋放警報器結構特征、安裝與布線

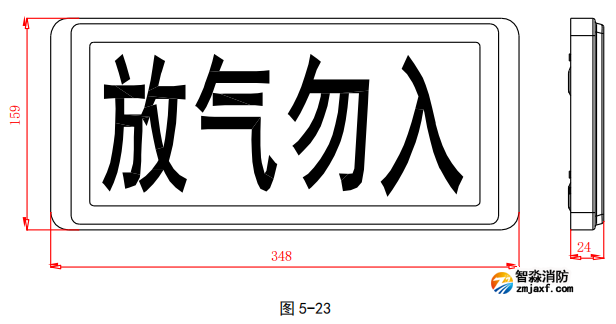

警報器外形示意圖如圖 5-23 所示（單位：mm）。

安裝前應首先檢查警報器外殼是否完好無損，標識是否齊全。

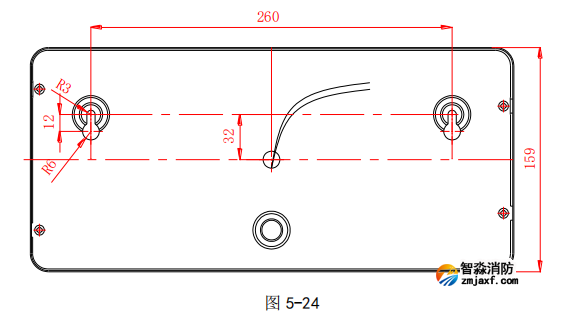

警報器壁掛方式：先安裝兩只 M6×60 膨脹螺栓，安裝孔距為 260mm(參見圖 5-24)，再將警報

器接好線，調節好膨脹螺栓的高度，將警報器緊掛在墻上。

警報器端子說明。

Z1、Z2：白色電纜線，接控制器兩總線，無極性。

布線要求：Z1、Z2，宜選用截面積≥1.0mm2 的耐火 RVS 雙絞線。

6.4 海灣GST-LD-8317H型氣體釋放警報器應用方法

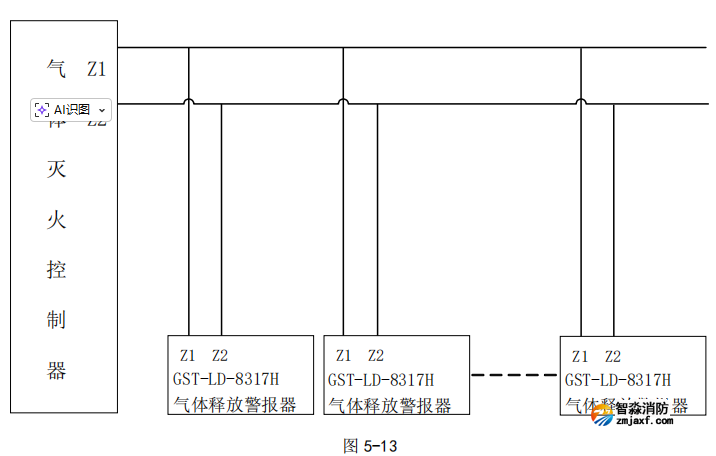

警報器與控制器的總線 DC24V 相連，實現氣體釋放顯示功能。具體連接方法如下圖 5-25。
