海灣GST-BF003M 型點型可燃?xì)怏w探測器接線安裝
特點
海灣GST-BF003M型點型可燃?xì)怏w探測器是一種安裝在爆炸性危險環境的氣體探測設備,它將現場的 可燃?xì)怏w濃度轉換成數字信號并傳送到位于安全區的 GST 系列可燃?xì)怏w報警控制器,以達到監測現 場可燃?xì)怏w濃度的目的。本產品符合 GB 3836.1‐2010 爆炸性環境第 1 部分:設備通用要求 GB 3836.2‐2010 爆炸性環境第 2 部分:由隔爆外殼“d”保護的設備及 GB15322.1《可燃?xì)怏w探測器第 1 部分:測量范圍為 0~ LEL 的點型可燃?xì)怏w探測器》等標準的要求。
海灣GST-BF003M 型點型可燃?xì)怏w探測器通過四芯電纜與處在安全區的 GST 系列可燃?xì)怏w報警控制器 連接,其中兩根線為 DC24V 電源線,另兩根為總線。本探測器防爆標志為 ExdⅡCT6 Gb,適用于石 油、化工、機械、醫藥、儲運等行業爆炸危險環境的 1 區和 2 區,不適用于 0 區及煤礦井下環境。 本探測器可用于室外環境。
主要技術指標
(1) 工作電壓:信號總線電壓:總線 24V 允許范圍:16V~28V 電源總線電壓:DC24V 允許范圍:DC12V~DC28V
(2) 工作電流 信號總線監視電流≤2mA 信號總線報警電流≤3mA 電源總線電流≤40mA
(3) 傳感原理:催化燃燒
(4) 取樣方式:自然擴散
(5) 檢測范圍:0~55%LEL
(6) 線制:四線——兩根 DC24V 電源線,兩根為總線
(7) 檢測氣體:天然氣或液化石油氣
(8) 使用環境:溫度:-40℃~+60℃ 相對濕度≤95%,不結露
(9) 外殼防護等級:IP63(安裝專用傳感器防護罩后可達到 IP65)
(10) 防爆標志:Ex d IIC T6 Gb (11) 防爆合格證號:CE16.1463
結構特征、安裝與布線

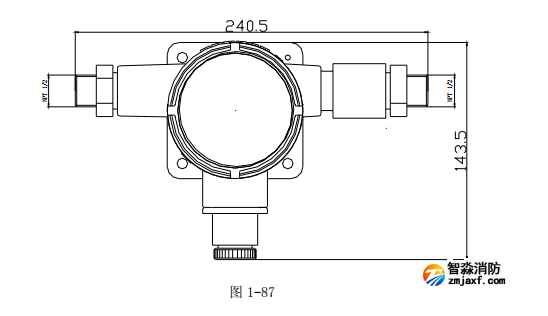

海灣GST-BF003M 型點型可燃?xì)怏w探測器外形示意圖如圖 1-87 所示,接線端子示意圖如圖 1-88 所示。


其中:
Z1、Z2:接可燃?xì)怏w報警控制器信號二總線,無極性
D1、D2:DC24V 電源輸入端子,無極性:探測器機殼保護地端子,可接屏蔽電纜屏蔽層
布線及安裝要求:
海灣GST-BF003M型點型可燃?xì)怏w探測器安裝方式有兩種,一種是安裝到鋼管上,另一種是安裝到墻 上。當被探測氣體比空氣重時,探測器應安裝在低處;反之,則應安裝在高處。在室外安裝時應加 裝防雨罩,防止雨水濺濕探測器。

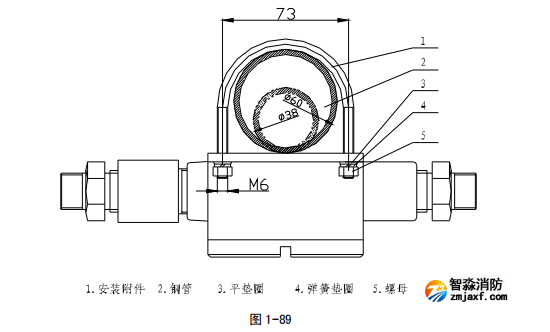

(1) 鋼管安裝利用安裝附件、兩個φ6彈墊、兩個φ6平墊和兩個M6螺母將探測器安裝到鋼管上,鋼管適用直 徑為φ38~φ60,安裝方式見圖1-89。

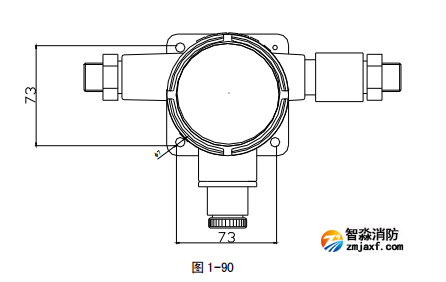

(2) 墻上安裝利用三個 M6?60 的膨脹螺栓將探測器安裝到墻上,安裝尺寸見圖 1-90。

GST-BF003M點型可燃?xì)怏w探測器必須與GST系列可燃?xì)怏w報警控制器相連構成可燃?xì)怏w監測報 警系統,連接探測器和GST系列可燃?xì)怏w報警控制器的電纜應使用耐火銅芯多股導線的電纜,在1區 和2區,線芯截面均應不小于1.0mm2 ,電纜外徑為?8mm~?10mm,所用電纜還應符合使用環境的其他 要求,如耐熱、耐腐蝕、防火等,在危險場所,電纜線需用金屬管或塑料管做外防護管。無特殊要 求時,可使用RVVP4?1.0,外徑為?10mm的屏蔽電纜。線路走向等都應符合相應爆炸危險環境的要求。
電纜線路在爆炸危險環境中嚴禁有中間接頭,在特殊情況下,電纜線必須安設中間接頭時,只允許 在2區內采用相應的防爆接線盒(BHD51-3/4B型)加以保護,方可進行中間連接。
確認本探測器是否需要串聯使用,如是串聯使用須雙向接線時,將電纜線按以上方法從探測器 另一端接入并按相同方法旋緊各部件;如本探測器不需要串聯雙向接線時,線纜只能從探測器左側 穿入探測器內部進行接線,探測器右側接線端必須用防爆堵頭(備附件)旋牢。
系統應用

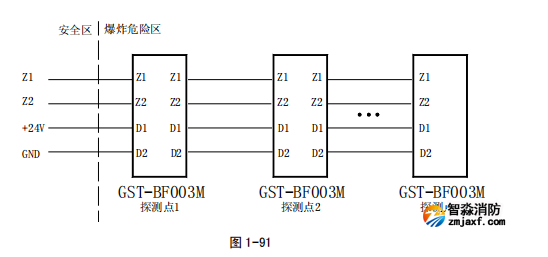

海灣GST-BF003M點型可燃?xì)怏w探測器可以和海灣公司的可燃?xì)怏w報警控制器配接構成可燃?xì)怏w報警 監控系統,控制器可以為探測器提供DC24V電源。控制器必須放置在安全區。具體接線方法如圖1-91 所示。
